你知道汽車軟板柔性電路有哪些分類嗎?

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：798發布日期：2024-10-31 08:59【大中小】

柔性電路板又稱“軟板”，是用柔性的絕緣基材制成的印刷電路。柔性電路提供優良的電性能，能滿足更小型和更高密度安裝的設計需要，也有助于減少組裝工序和增強可靠性。柔性電路板是滿足電子產品小型化和移動要求的唯一解決方法。下面就由深聯小編帶你了解一下汽車軟板的具體分類和作用。

汽車軟板，是汽車電子領域的重要組成部分。它以柔軟可彎曲的特性，能夠適應汽車內部復雜的空間結構，為汽車電子設備提供了高效的連接解決方案。

一、柔性電路的種類

汽車軟板柔性電路可分為四大類·

01、雙向接入的柔性電路

這是一種單面柔性電路，制造這種電路的目的是可以從柔性電路的兩側接入導電材料。

02、雙面柔性電路

是一種有兩個導電層的電路，兩個導電層分別位于電路里的基本層的兩個側面;針對你的具體要求，可以在基板薄片的兩個側面形成走線圖案，兩個側面上的走線可以通過鍍銅通孔實現互相連通。

03、多層柔性電路

是把幾個有復雜互連的單面電路或雙面電路結合起來，在多層設計中需要常常使用屏蔽技術和表面貼裝技術。

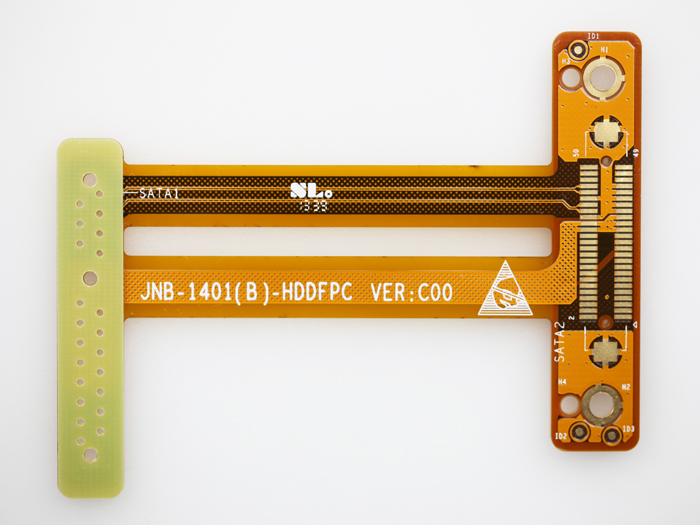

04、剛性—柔性電路

是把剛性印刷電路板和柔性電路兩者的優勢整合起來，電路通常是通過剛性電路和柔性電路之間的電鍍通孔實現互連。

二、柔性電路的作用

柔性組件的主要的一個好處就是可以實現幾乎無錯誤的布線，替代勞動密集型的手工布線。另外與剛性電路不同的是，柔性電路還可以設計成復雜的三維結構，因?yàn)榭梢园阉麄儚澢筛鞣N形狀。顧名思義，在柔性電路中使用的材料可以來回彎曲無數次，這意味著它們可以用于高度重復的應用，例如在印刷頭上使用。PCBA加工廠商在需要考慮產品的重量問題時，柔性電路是剛性電路板和導線非常好的替代品，因?yàn)樗慕殡姴牧虾蛯?dǎo)體線路都非常薄。

汽車FPC具備出色的可靠性和耐久性，能夠在汽車各種惡劣的工作環境下穩定運行。它不僅可以實現信號的快速傳輸，還能為汽車的智能化和輕量化發展貢獻重要力量。
