PCB廠家電路板表面處理之鎳鈀金

文章來源：責任編輯作者：王燦查看手機網址

掃一掃！

掃一掃!

人氣：13533發布日期：2015-12-16 10:39【大中小】

隨著半導體技術持續進步，電路板產品微型化已是未來趨勢，單位面積的組件密度隨之提高（圖1）在品質要求不變的狀況下，以往所使用的電鍍鎳金及化學鎳金制程，已漸漸走向化學鎳鈀金）的領域，不僅提升IC載板內Layout數目，更可克服化學鎳金制程中黑墊的產生。PCB廠家今天主要介紹電路板鎳鈀金表面處理的相關標準和優缺點。

PCB廠家

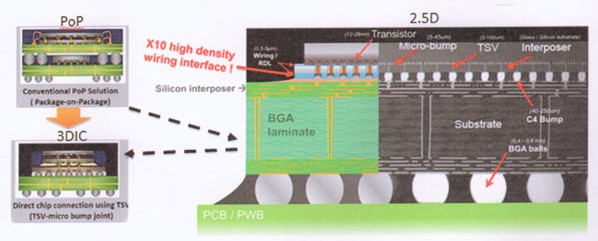

圖1、電路板單位面積內之組件密度越來越高。

2006年起，歐盟市場上之PCB廠家，需開始承擔報廢產品的回收處理成本。同年7月進入歐盟市場的消費性電子產品限制某些有害物質用量，并制定尺ROHS淮則（表1）以逐年下降方式禁用對環境產生影響之有害物，導致高溫作業的無鉛焊料被大量采用（圖2）。

準則針對焊料中Pb含量有嚴格標準

PCB廠家

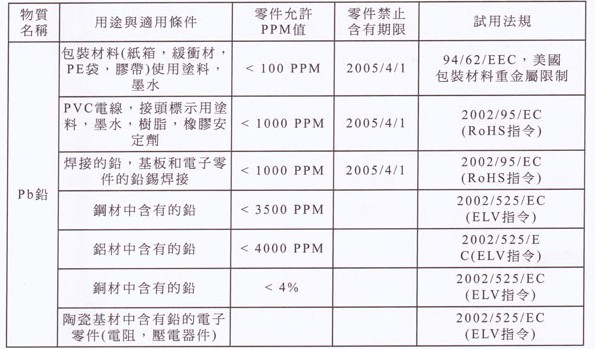

表1、ROHS淮則針對焊料中Pb含量有嚴格標準

ROHS制定后，化學鎳鈀金制程更能搭配無鉛焊料的使用

PCB廠家

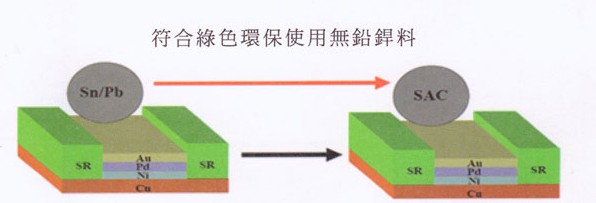

圖2、ROHS制定后，化學鎳鈀金制程更能搭配無鉛焊料的使用

再者2010年金價飆破US$1000/oz（圖3），雖近日因全球通貨膨脹下滑，降低了黃金作為避險工具的價值而下跌，但整體觀察依然有逐年飆升的趨勢。而上述各項因素均使表面處理轉為化學鎳鈀金制程為目前之趨勢。

PCB廠家

圖3、雖近期黃金下跌，由近十年金價觀察，黃金價格仍為攀升之狀況

在產品輕薄化過程中，其線路密集度勢必向上提升，對于傳統電鍍鎳金制程雖具有良好的打線接合能力，但其金厚度要求過高，在現今金價成本持續飆漲的狀況下，市場接受度逐漸下降；加上電鍍制程需設計電鍍導線連接每條線路，故對于現今之高密度線路產品，傳統電鍍鎳金制程勢必受到嚴苛之考驗。

電路板生產過程中電鍍鎳金與化學鎳鈀金優缺點比較

PCB廠家

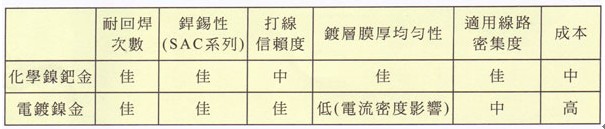

表2、電鍍鎳金與化學鎳鈀金優缺點比較

而化學鎳鈀金制程則不須連接導線bar，并且具有良好之均勻性；在打線的過程中，化學鎳層為主要基地，故鎳層硬度對于打線支撐力、結合強度之拉力試驗將有影響性，而對于化學鎳鈀金制程中之鎳層，為磷含量6～9wt.%之合金，為求得最佳之打線信賴度，必須針對打線參數進行調整。

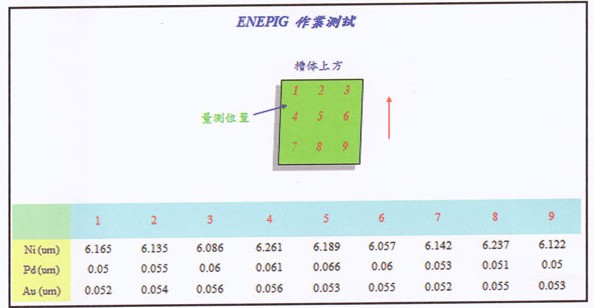

化學鎳鈀金制程具良好膜厚均勻性

PCB廠家
